3D Printers/HVS

Cubicon Single

willow pipe 2016. 2. 2. 20:02

HVS 하이비젼시스템 / 3D Printer / ABS, PLA / .stl .obj  / USB / SD card / Max 24x19x20cm




 국내최초 자체설계의 착탈식 Extruder 장착

FDM방식의 프린터에서 가장 중요하고 핵심적인 부분은 필라멘트를 열용해 시키고 노출하는 Extruder 부위입니다.


Cubicon Single은 국내 최초로 자체 설계한 착탈식 Extruder를 설계/장착하여 여러 종류의 필라멘트 교체 사용시 착탈 Extruder만 교체하도록 했고, 노즐 막힘 현상등이 발생할 경우 문제부위만 착탈하여 AS를 진행할 수 있도록 사용자 편의성을 극대화하였습니다.


국내 최초 대류온도순환(Convection)기능 탑재

FDM 방식의 프린터는 주변 환경이 출력물의 품질에 영향을 주기 때문에, 온도 순환기능으로 출력물의 품질을 향상시킬 수 있습니다. Cubicon Single은 프린터 내부를 일정온도로 유지하게 하는 Convection 기능을 가지고 있기 때문에 고품질의 출력을 얻을 수 있습니다. 출력이 완료된 이후에는 사용자 안전을 위해 프린터 내부의 온도를 빠른 시간에 낮출 수 있습니다.


세계최초 Auto Leveling Plus 기능의 Bed 적용

조형물을 출력하는 Platform인 Heating Bed의 평탄도 및 노즐과의 간격은 출력물의 품질을 결정짓는 중요한 요소입니다. 지금까지의 FDM방식의 프린터는 사용자가 Bed의 높이를 수동으로 조작하거나 Auto Level 이라고 하여도 Software에서 지원하는 형태의 완벽한 Auto Level이 아니였습니다.

Cubicon Single에 장착된 Auto Leveling Plus 기능은 출력시마다 Heat Bed의 높낮이를 정밀 측정하여 노즐과의 간격을 자동으로 최상의 상태를 유지하게 합니다. 또한 Heat Bed에 특수 코팅을 하여 캡톤테잎등을 사용해야 했던 기존제품의 불편함을 없앴습니다.

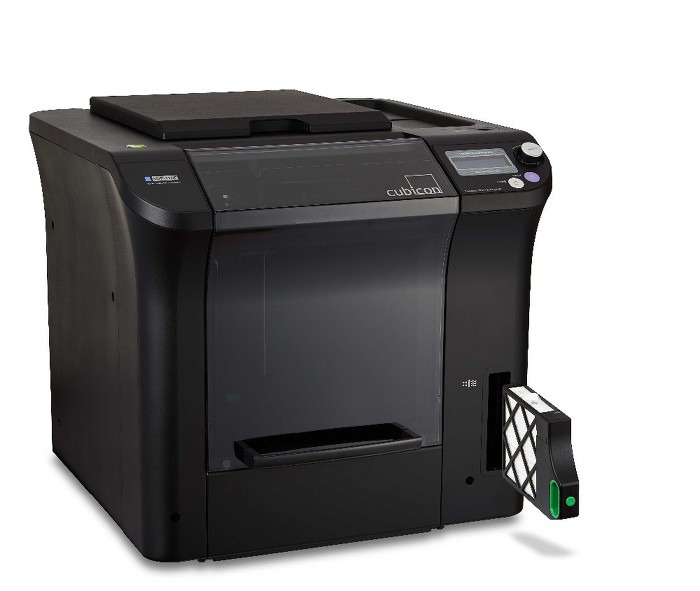

사용자의 건강까지 고려한 국내최초 Clean Filter장착

헤파필터 : 13H등급 적용, 0.3㎛ 미세먼지 99.97% 집진 효과

탈취 필터 : 유해가스 필터링 가능

Purafil 촉매제 : 복사기 프린터에서 발생되는 유기 화합물 필터링 가능


필라멘트 이상 감지 기능

Cubicon Single에는 조형중 필라멘트가 소진되거나 예상치 못한 문제로 필라멘트 출력이 되지 않을 경우, 조형을 잠깐 중지하고 사용자에게 필라멘트 이상유무를 확인/해결한 후 계속 하도록 하는 기능을 포함하고 있습니다.


다양하고 스마트한 소재의 적용

일반적인 FDM 방식의 프린터는 PLA전용이 많습니다. 이는 ABS가 강도나 후가공면에서 유리함에도 불구하고 ABS용융시의 분진 및 조형수축, Heating Bed등의 단점을 억제하지 못하기 때문입니다.

Cubicon Single은 Convection 기능, Clean Filter 적용, Auto Levelign Plus 등을 채택하여 사용자가 FLA 뿐 아니라 ABS도 사용할 수 있도록했습니다. Smart Spool을 적용한 전용 필라멘트를 사용하면 필라멘트 풀림방지등의 기능이 적용되어 있으므로 출력물 조형시 실패 확율을 줄일 수 있습니다.

Smart Spool의 필라멘트는 충분한 테스트를 거친 제품으로 안심하고 사용하실 수 있습니다. 현재는 ABS, PLA의 Spool만을 제공하고 있으나, 사용자의 출력 다양화를 위해 필라멘트 색상과 소재는 지속 개발하고 있습니다.

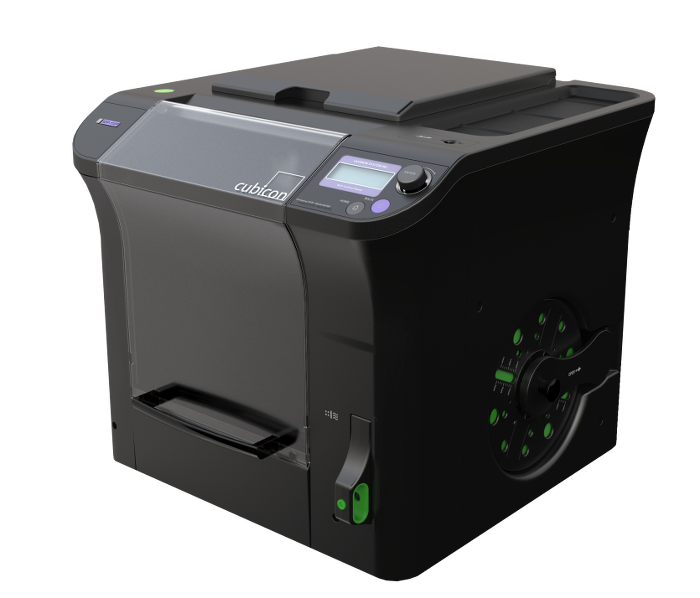

1. Appearance


















2. Specifications

규격

 제품크기

554 x 579 x 524mm(W x D x H)



제품무게

 24kg


포장상자

 640 x 630 x 610mm(W x D x H)
  포장무게(본체 및 부속액세서리포함) 약 33kg
온도

주변 동작 온도

15~35℃


 보관 온도

0~35℃

전기관련  AC 입력 220V, 60Hz, 2.5A
  전원공급(Power Supply) 24V DC @ 13A

 전력 소모량 ~ 320W(Max)


사용 메모리 및 통신환경

SD 카드, USB 케이블

소프트웨어  제공 슬라이싱 소프트웨어 Cubicreator
  입력 3D 디자인파일 유형 .stl, .obj
  지원 운영체제

Windows XP, Windows 7 이상

프린팅

 프린트기술

FDM

  조형크기

240 x 190 x 200mm(W x D x H)

레어어 높이 설정

150 ~ 300microns, Minimum 100㎛



조형 벽두께

Optimal : 400+㎛ with 0.4mm Nozzle

필라멘트 직경

1.75mm



필라멘트 종류

ABS, PLA 필라멘트



노즐 직경

기본 0.4mm



XY 위치 정밀도

12.5㎛



Z 위치 정밀도

2.5㎛



노즐 최대 온도

260℃



히팅베드 최대 온도

120℃











3. Products
